Muévete y explora tu modelo IFC

Muévete por el modelo

Orbitar: arrastra con el ratón. Encuadre (pan): arrastra con el botón central o la rueda pulsada. Zoom: rueda del ratón.

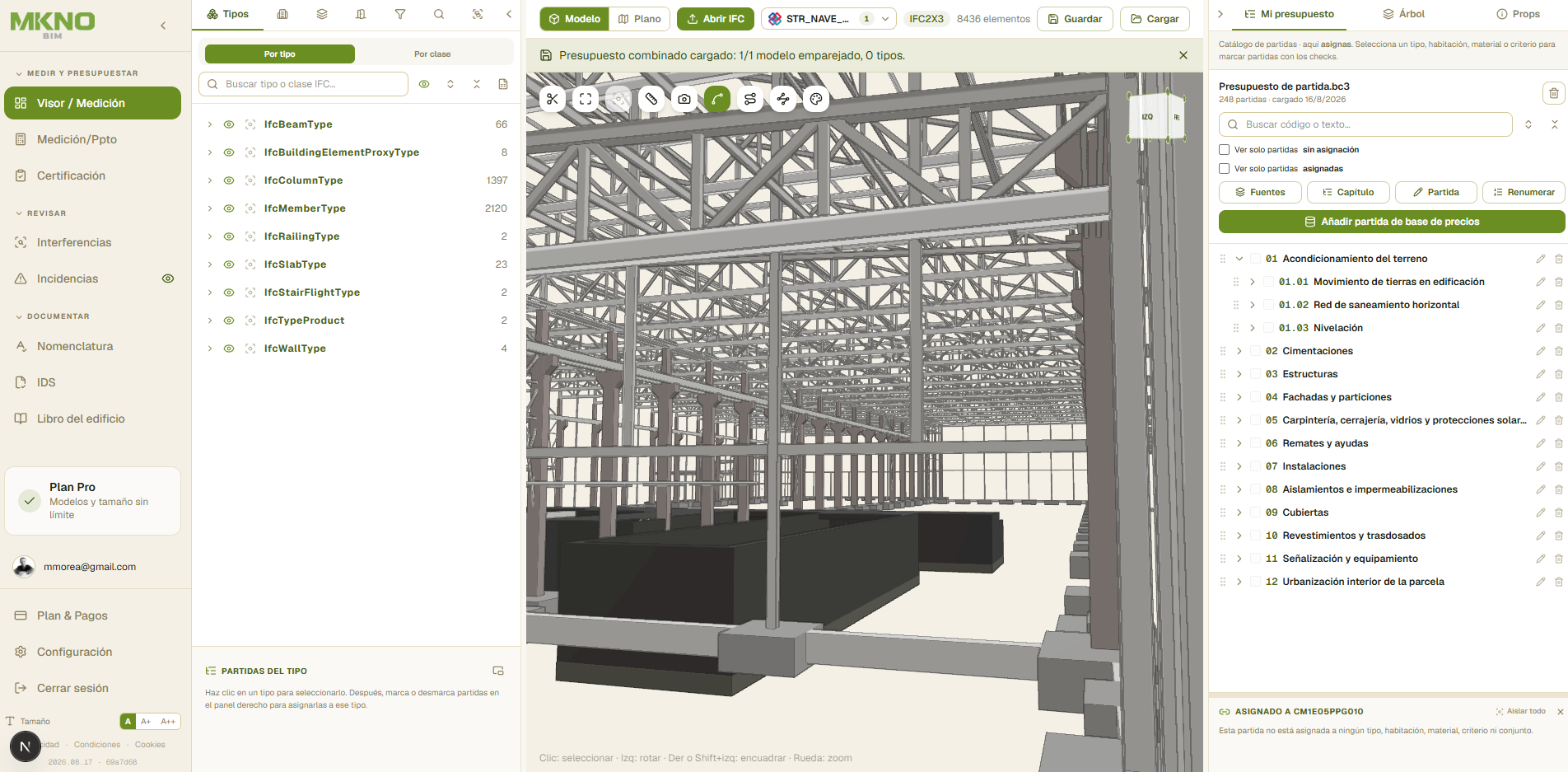

Usa el Cubo de navegación (arriba a la derecha) para saltar a una vista —planta, frente, isométrica…— o arrástralo para girar. El botón Encuadrar centra todo lo visible en pantalla.

En el móvil no verás el cubo: sus caras son más pequeñas que un dedo y arrastrarlo se pisa con el gesto de orbitar. Ahí giras arrastrando directamente sobre el modelo, que es lo natural. Y si la pantalla es estrecha, los botones de herramientas se colocan en dos filas en vez de salirse por el borde.

Para infraestructura lineal (carreteras, ferrocarril) tienes el modo obra lineal, con zoom más rápido y recorrido por el eje.

Consulta cualquier elemento

Con el botón derecho sobre un elemento tienes Seleccionar mismo…: coge de golpe todos los de su tipo, de su clase, de su planta o los que mide la misma partida —una opción por cada partida que lo mida—, con el número de elementos al lado para saber qué va a caer. Lo seleccionado sirve para lo de siempre: aislarlo, guardarlo como conjunto o certificarlo.

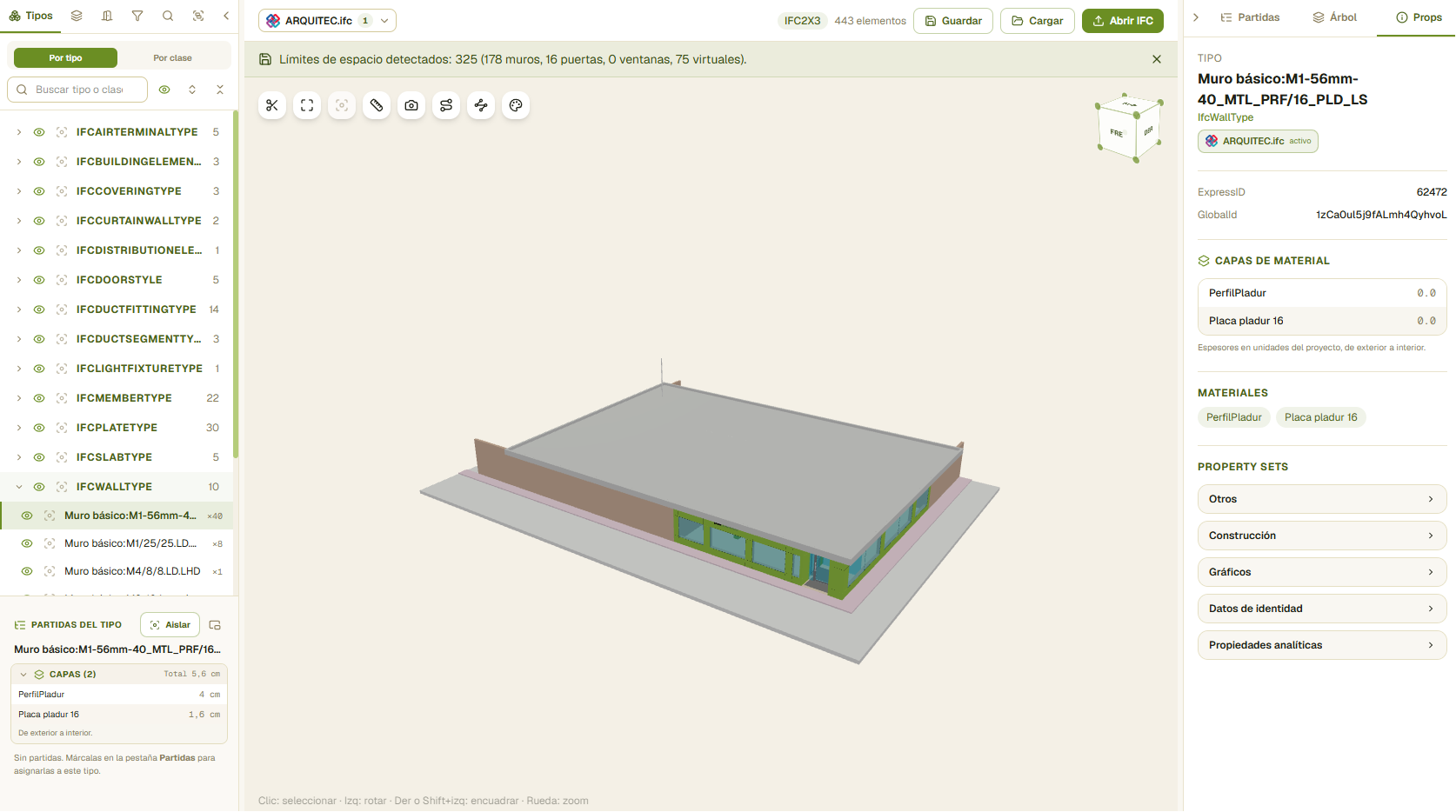

Haz clic en un elemento del 3D y se abre el panel Props con todas sus propiedades (tipo, material, dimensiones, psets del IFC…). Si el modelo viene clasificado (Uniclass, Omniclass…), verás además su código de clasificación con su sistema, incluidos los que hereda de su tipo.

Los property sets salen plegados, cada uno con su nombre. Para verlos todos de una vez tienes el botón de las dos flechas que hay a la derecha de la caja de búsqueda —vuelve a pulsarlo y los cierra—; y si lo que buscas es una propiedad concreta, escríbela en Buscar propiedad o valor y los grupos se abren solos con lo que casa resaltado.

Debajo de la caja tienes el interruptor Solo atributos numéricos (para fórmulas): deja a la vista únicamente las propiedades que pueden entrar en una fórmula de medición —enteros, números y magnitudes (longitud, área, volumen, recuento…)— y aparta los textos, los códigos, las fechas y los sí/no. Es la forma rápida de dar con el espesor o el área que vas a medir entre las docenas de atributos que trae un elemento de Revit. Se combina con el buscador de texto y se olvida al cerrar.

El ElementId de Revit está ahí. Si el IFC lo exportó Revit, en la ficha verás la línea ElementId (Revit) con el número con el que se busca ese elemento en el modelo nativo. Sale del atributo Tag del IFC —de hecho Revit lo pega también al final del nombre, Basic Wall:150 Concrete:677248—, y por eso en un archivo de otro programa la línea se sigue llamando Tag: ahí lo rellena cada uno a su manera. También lo puedes poner en las líneas de medición: en la configuración, en añadir parámetro a la descripción, aparece como Tag · ElementId en Revit. Es la forma de que cada línea del presupuesto lleve el número con el que localizar su elemento en Revit.

Junto al nombre de cada propiedad hay una etiqueta gris con su clase de dato: Texto, Entero, Número, Sí/No, Longitud (m), Área (m²)… Sirve para saber si esa propiedad te vale para una fórmula de medición: mirando solo el valor, un 2 entero y 2 metros se ven igual, y un "3" puede ser texto y no multiplicar. Pasando por encima ves el tipo IFC tal cual (IFCLENGTHMEASURE).

En el panel izquierdo tienes también Ubicación y Tipos, que puedes agrupar de dos formas: Por tipo, por el tipo del IFC (IfcWallType, IfcSlabType…, el equivalente a los tipos de Revit), o Por clase, por lo que los elementos son, con el nombre en español: Muro, Forjado, Revestimiento, Puerta, Panel…

El diccionario de datos del modelo. El botón de la hoja de cálculo, arriba del árbol de tipos, exporta a Excel todos los Psets del modelo: una fila por atributo con su tipo de dato, su unidad, en cuántos elementos aparece y en qué clases. Sirve para justificar un BEP, para escribir un IDS con lo que el archivo trae de verdad, y para ver de un vistazo qué propiedades te valen para medir. Lee el modelo entero, así que en archivos grandes tarda un poco y verás el progreso.

Fíjate en la columna Conflicto de tipo, que va la primera: es el mismo atributo declarado como texto en unos elementos y como número en otros. Es lo que hace que una fórmula de medición falle sin motivo aparente, y no se ve mirando las propiedades de un elemento porque cada uno por separado es coherente.

Al pulsar un tipo, el panel Props muestra las propiedades de ese tipo (no las de un ejemplar suelto). Y con Buscar localizas por nombre o propiedad.

El buscador también está en la barra del 3D, en la lupa que hay junto al botón de colorear: abre la pestaña Buscar del panel izquierdo sin tener que acordarte de dónde estaba. Ahí buscas por nombre, clase o GlobalId, y con Añadir condición por propiedad filtras por clase, planta, tipo predefinido o el valor de cualquier propiedad. En las propiedades de sí/no da igual la palabra que escribas: Sí, Si, Verdadero, True, .T., YES se entienden como lo mismo (y No, Falso, False, .F., NO también), así que no tienes que adivinar con qué grafía lo exportó tu programa.

Y cada condición admite alternativas, igual que en los criterios de medición y que los parámetros ANCHO/LARGO/ALTO: el botón + o de una condición añade otra debajo, y basta con que se cumpla una de las dos. Así se escribe «muros que estén en planta baja o en sótano» tal cual — sin dejar de exigir que sean muros, que es lo que pasaba cuando había que elegir entre exigirlas todas o cualquiera. A la izquierda de cada línea ves el conector: y si es otra exigencia, o si es una alternativa de la de arriba.

Busca por el valor de una propiedad

La caja del panel Tipos y la del Árbol (a la derecha) buscan también dentro de las propiedades. Escribe PVC y salen los elementos que lo llevan en alguna: no hace falta saber cómo se llama esa propiedad en ese archivo, que es justo lo que no se sabe cuando el modelo lo ha hecho otro. Y cada resultado te dice por qué ha salido, debajo del nombre: Base Level = CIMENTACION. En un tipo, además, cuántos de sus ejemplares casan.

Se puede afinar:

• PVC — el valor de cualquier propiedad contiene «PVC».
• marca=A-12 (o marca:A-12) — una propiedad cuyo nombre contenga «marca» y valga «A-12».
• marca= — tiene esa propiedad, valga lo que valga. Sirve para ver quién trae el dato y quién no.
• "A-12" — el valor es exactamente ese, no lo contiene.
• espesor>0,2 — comparación numérica; también >=, < y <=.
• subproyecto (tipo)=P3 — busca solo en la propiedad del tipo; con (ejemplar), solo en la del elemento. Sirve cuando Revit trae el mismo nombre en los dos con valores distintos: sin la marca se busca en los dos, y cada resultado te dice si lo que ha casado es del tipo.

Sin tildes y con coma decimal, que es lo que se teclea: hormigon encuentra «Hormigón» y espesor>0,2 casa con un 0.25 del archivo (el IFC escribe el punto). La ñ sí cuenta: «canon» no encuentra «cañón».

Busca donde de verdad está el dato: en las propiedades del elemento y en las de su tipo. En la mitad de los IFC reales las propiedades cuelgan del tipo y no del ejemplar — mirando solo el ejemplar, la lista saldría vacía y parecería que tu modelo no trae ese dato.

También en el móvil: los dos paneles se abren con los botones de los extremos de la barra superior, y ahí tienes las dos cajas. Es donde más falta hace, porque en la obra se pregunta «¿esto de qué es?», no «¿cómo se llama su tipo?».

Conductos, tuberías y bandejas se agrupan por tamaño, y al pulsar un tamaño verás lo que comparten sus tramos: lo que vale igual en todos sale con su valor (diámetro, sistema) y lo que cambia dice «varios» con los valores. Ahí está la información que en MEP no está en el tipo sino en cada tramo. Debajo tienes un paseador (‹ 3 de 312 ›, o escribes el número) que va abriendo la ficha completa de cada tramo y lo resalta en el 3D; Volver al grupo te devuelve a la comparada.

La pestaña Ubicación es dónde está cada cosa: proyecto → emplazamiento → edificio → planta → estancia, con el número de elementos de cada sitio (12/272 = los que cuelgan ahí mismo / contando lo de dentro). Un clic resalta esa rama en el 3D, y en cada fila tienes los mismos dos botones que en Tipos: el ojo para quitarla de la vista y Mostrar solo para quedarte únicamente con ella (vuelve a pulsarlo y regresa el modelo entero). Arriba, expandir todo y contraer todo.

Dentro de cada planta cuelgan sus elementos, agrupados por clase — 36 muros, 12 puertas, 11 pilares… Los grupos empiezan plegados; al abrirlos puedes pinchar un elemento suelto (se selecciona igual que en el 3D y se abre su ficha), y tanto el grupo como cada elemento tienen su ojo y su Mostrar solo. Si apagas un grupo, el ojo de su planta se queda a medias: te está diciendo que ahí dentro hay algo apagado.

Y al pinchar la planta, el edificio o el emplazamiento, Props enseña sus datos, no los de sus elementos: la cota de la planta, la cota del terreno, la latitud y longitud del solar, la fase del proyecto. Son datos que el IFC guarda como atributos de la propia entidad, fuera de las propiedades normales, y por eso no aparecían antes.

Ojo: esa estructura se enseña tal y como la trae el archivo, sin recolocarla. Por eso cada nodo lleva al lado su clase IFC. Si ves una planta escrita como IfcBuilding, o las estancias colgando directamente del proyecto, no es un fallo de MKNO: es cómo lo exportó el programa de origen, y saberlo explica muchas rarezas después al medir.

Céntrate en lo que te interesa

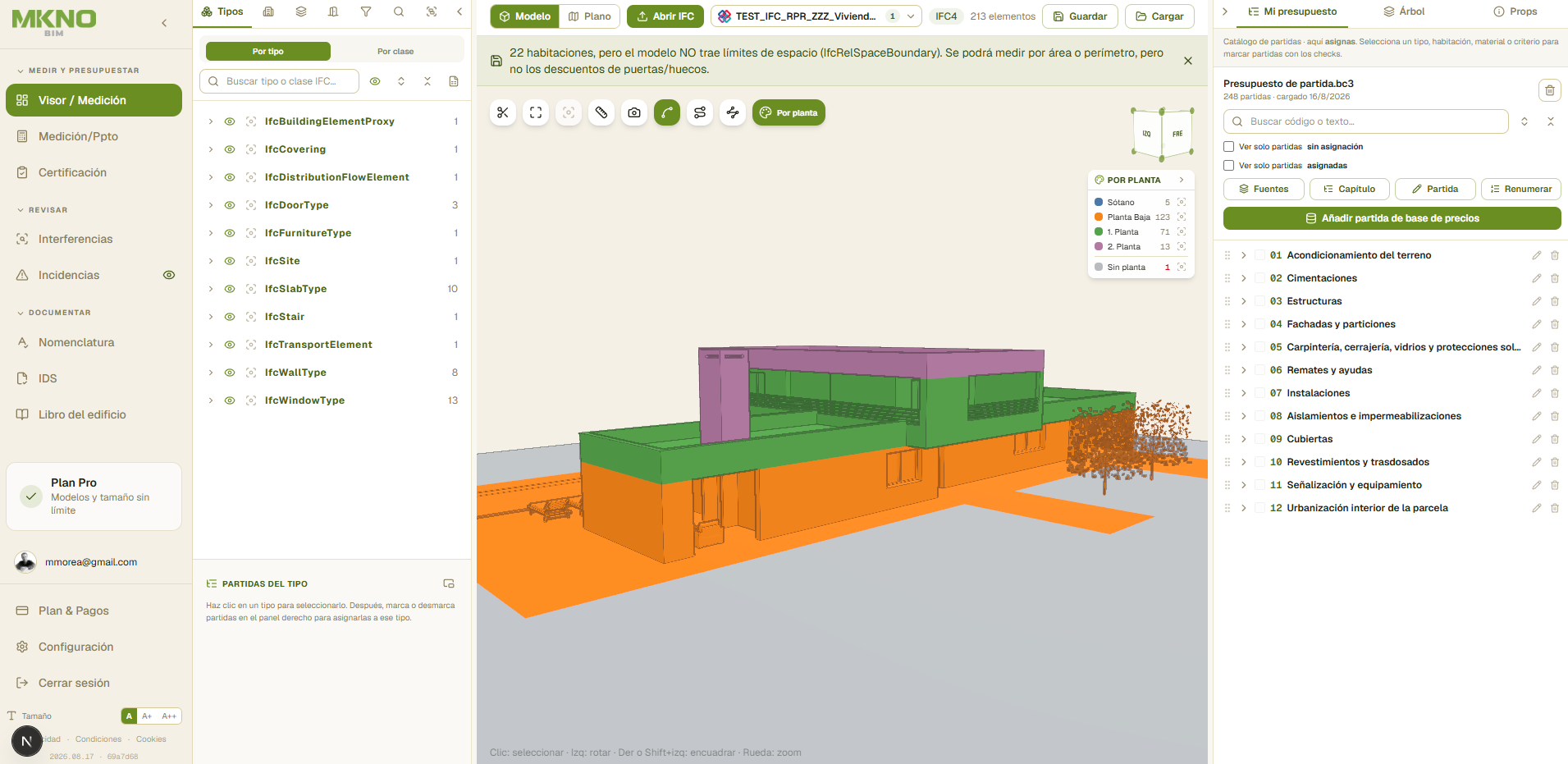

Desde los paneles (Tipos, Materiales, Habitaciones, Criterios de medición) puedes resaltar, aislar o encuadrar un grupo de elementos en el 3D con un clic — por ejemplo, ver solo los pilares o solo una planta.

En el panel Tipos, además, cada clase y cada tipo llevan su propio ojo (mostrar/ocultar) y su botón de aislar: un clic deja a la vista solo eso, y otro clic devuelve el modelo entero. Así te quedas con "solo los forjados" sin tocar nada más.

Para volver: Quitar resaltado / aislamiento y Mostrar todo. Y con Conjuntos guardas una selección para reutilizarla.

Corta el modelo

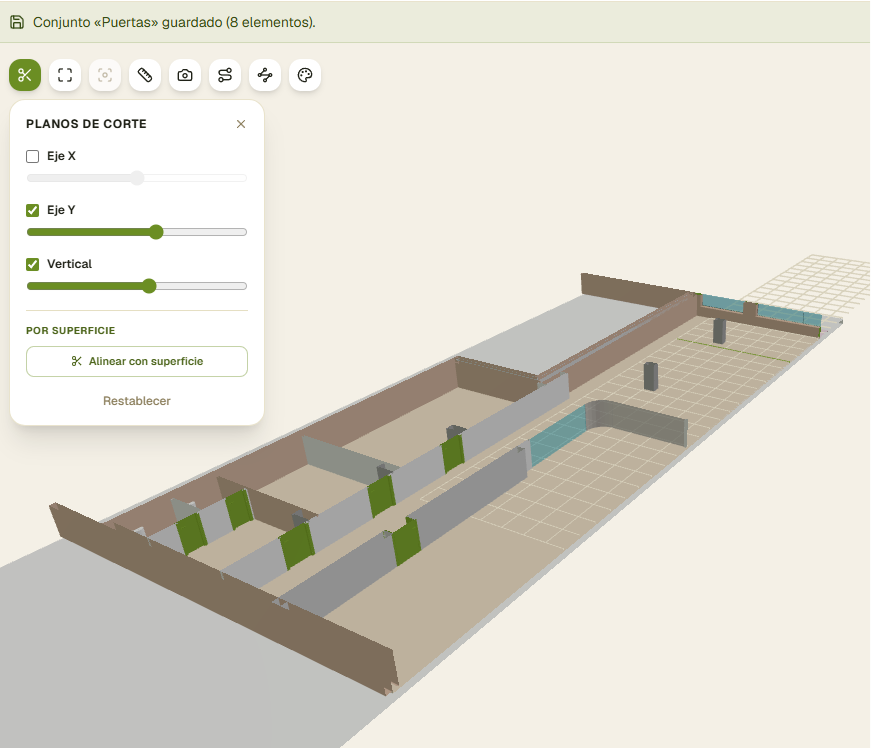

Pulsa Planos de sección / corte y activa un plano en el eje que quieras (X, Y o vertical). Muévelo con el slider (0–100 %) para asomarte al interior en tiempo real. Desactívalo cuando termines.

Cambia cómo se colorea

El botón de la paleta, sobre el área 3D, decide de qué color se ve todo. Son modos excluyentes —solo hay un color por elemento—, así que al elegir uno se quita el anterior:

Sin color devuelve a cada elemento el color que trae el IFC. Modelo blanco lo deja todo blanco, sin los colores del archivo: se ve la geometría limpia, con el sombreado justo para distinguir unas caras de otras. Va muy bien junto al botón de aristas.

Y para leer datos sobre el modelo: Por partidas (más oscuro, más partidas lo miden), Por archivo IFC, Por clase IFC, Por planta, Por propiedad, Por criterio de medición y Por dinero. Todos sacan su leyenda, que aparece a la derecha del visor, debajo del cubo de navegación, y se puede plegar con la flecha de su cabecera cuando estorbe (plegada queda un botón con el nombre del modo para volver a abrirla).

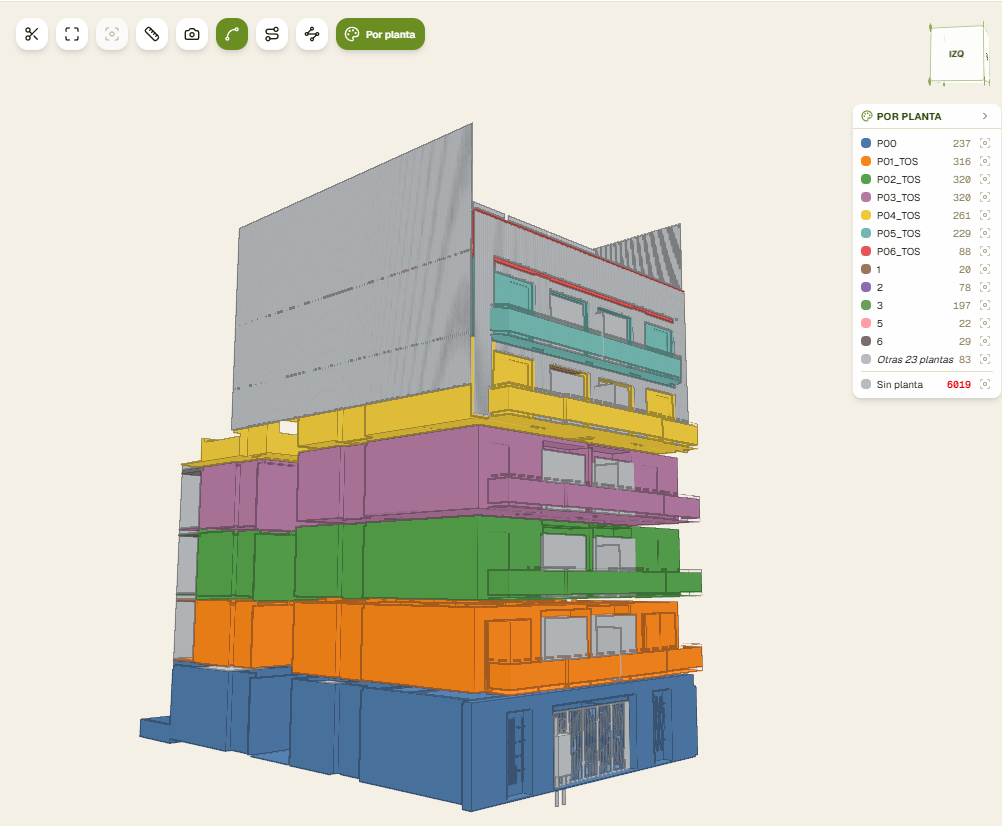

Por planta da un color a cada planta, de abajo arriba como en una sección, y deja en gris lo que no cuelga de ninguna. Ese gris es lo que hay que mirar: un elemento sin planta casi siempre es un fallo de la exportación, y aquí salta a la vista en vez de haber que buscarlo por el árbol espacial.

Por propiedad lo colorea por el valor de la propiedad que tú elijas: el código de clasificación, la marca, el material, la resistencia al fuego, lo que traiga tu archivo. El desplegable está en la leyenda, para que puedas ir cambiando de propiedad sin volver al menú, y ofrece las mismas que puedes usar en un criterio. Al final de la lista están también Planta y Clase IFC: no son propiedades —son la estructura del archivo— y tienen su propio modo, así que elegirlas ahí te lleva a él. Lo que hay que mirar otra vez es el gris: coloreando por clasificación, lo gris es lo que nadie ha clasificado. Salen todos los valores, por muchos que sean, y la leyenda hace scroll. Los doce primeros llevan los colores escogidos a mano; de ahí en adelante los tonos se generan y ya no se distinguen bien unos de otros, y la leyenda lo dice — cuando pasa eso, cuenta por el nombre y usa el ojo de cada renglón para ir apagando lo que no te interesa. Si un elemento lleva más de un código de clasificación se pinta el primero, y la leyenda te dice cuántos están en ese caso.

Este modo es el único que recorre el archivo al elegir el parámetro, así que en un modelo grande tarda un momento la primera vez; volver a un parámetro que ya has mirado es inmediato.

Por criterio de medición pinta lo que coge cada criterio y, en rojo, lo que cogen dos o más. Que dos criterios se pisen no está mal por sí solo —un muro puede medirse como fábrica por uno y como enfoscado por otro—; lo que hay que revisar es cuando los dos llevan la misma partida, porque entonces uno de ellos no está midiendo nada. Lo que no coge ningún criterio se queda translúcido.

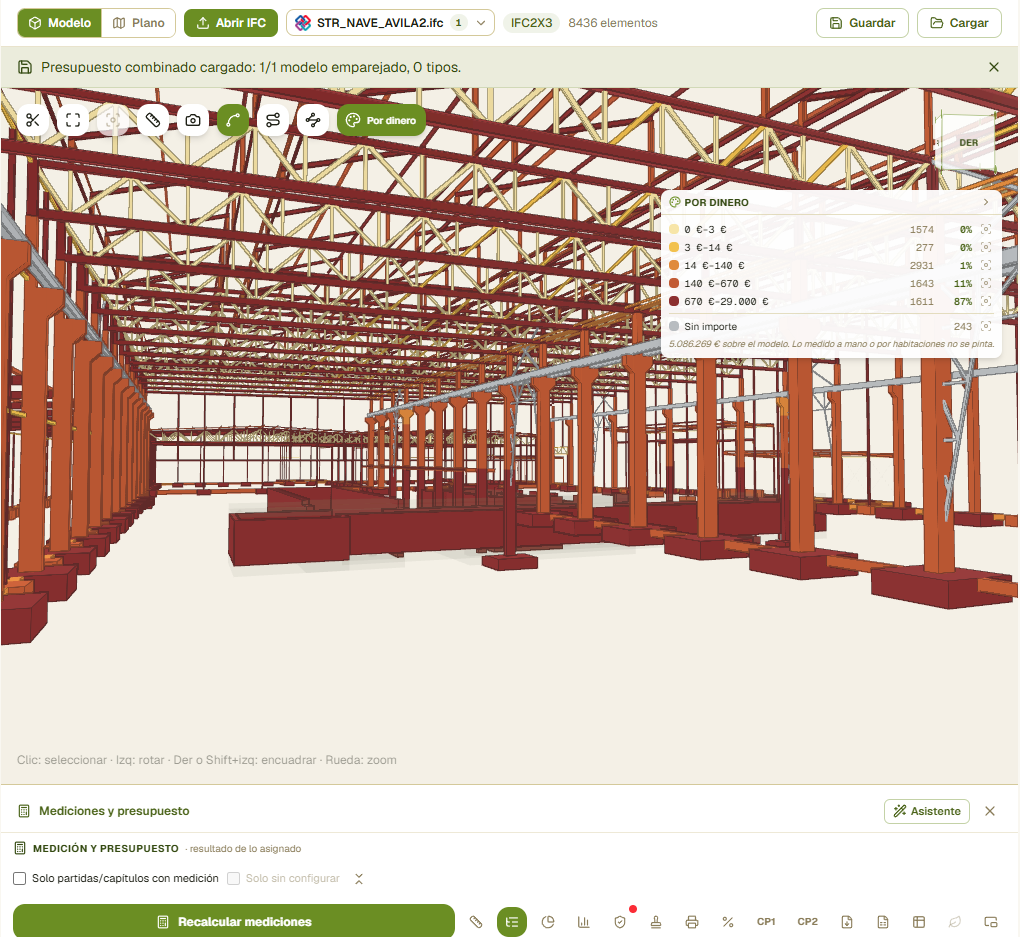

Por dinero pinta el modelo por los euros que arrastra cada elemento: un mapa de calor del presupuesto. Necesita la medición calculada. La leyenda dice el tramo, cuántos elementos hay y qué parte del total se lleva cada escalón — normalmente descubres que un puñado de elementos es la mitad del dinero, y son esos los que merece la pena medir con cuidado. Lo que has medido a mano o por habitaciones no se pinta, porque no hay ningún elemento del modelo detrás.

La leyenda los enseña todos, por muchos que sean, y hace scroll cuando no caben. Antes se coloreaban doce y el resto se juntaba en un «otros N» donde no se veía nada ni se podía hacer nada — y ahí es donde caen las clases raras del archivo o los valores poco frecuentes de una propiedad, que suelen ser lo que estabas buscando. A partir del duodécimo los tonos se generan y ya no se distinguen bien entre sí: la leyenda te lo dice, y a partir de ahí conviene contar por el nombre y no por el color.

Cada renglón tiene un ojo, un aislar y unos rayos X, y no hacen lo mismo: los rayos X resaltan eso y dejan el resto del modelo translúcido —para ver dónde está sin perder el edificio—; aislar deja en pantalla solo ese renglón y solo puede haber uno aislado; el ojo quita ese de en medio, y puedes apagar varios. Coloreando por una propiedad con muchos valores, lo normal es ir apagando los que llenan la pantalla para ver lo que hay debajo. Es el mismo ojo de los árboles de la izquierda, así que se entienden entre ellos.

Lo que apagues sigue apagado aunque cambies de coloreado —o lo quites del todo—, porque no depende del color. Para volver atrás tienes dos botones y los dos valen: Encender lo apagado en la leyenda —que aparece siempre que haya algo apagado, incluso en Sin color— y el ojo de la barra de herramientas del 3D, el mismo que usas para deshacer un aislamiento: enciende todo de una vez, incluidos los ojos que hayas apagado en los árboles de la izquierda.

Cada renglón de la leyenda se puede aislar. El botón de su derecha deja en el 3D solo esos elementos —los que miden dos partidas, los que están sin configurar, los de una clase concreta— y se apaga volviendo a pulsarlo. Es la forma de responder «enséñame cuáles son» sin ir buscando colores por el modelo.

Con Por partidas, lo que no tiene ninguna partida se queda translúcido, para que puedas mirar a través de lo que ya está medido y ver qué falta. En la leyenda, ese renglón trae un botón que deja a la vista solo esos elementos —los aísla, con su color normal— y se apaga volviendo a pulsarlo. Es la forma cómoda de ir asignando: en cuanto le pones una partida a uno, desaparece de la vista.

Y ojo al renglón en rojo intenso, «Duplicado en una partida»: son elementos a los que la misma partida les llega por dos vías —dos criterios, o el tipo y un criterio, o dos capas de material…—, así que esa partida los cuenta dos veces y su cantidad sale inflada. No es lo mismo que medir dos partidas distintas sobre un muro (eso es normal): aquí es la misma, y casi siempre es un descuido que conviene arreglar. Aíslalos con su botón para verlos de un vistazo.

Ver una planta

El botón de la cuadrícula, junto al de la paleta, deja una planta sola en pantalla, cortada a 1,20 m y vista desde arriba. Eliges la planta en su lista —ordenada como una sección: la cubierta arriba, el sótano abajo, con cuántos elementos tiene cada una— y ya está.

El corte es lo que lo hace útil: si solo se aislara la planta, desde arriba verías su forjado o su falso techo y las habitaciones saldrían tapadas. Cortando se ven los muros seccionados y el interior, como en un plano. La altura del corte se mueve con el deslizador del menú y el modelo la sigue mientras arrastras, que es como se encuentra lo que buscas —un antepecho alto, una encimera, una viga colgada—; el botón 1,20 te devuelve a la altura de siempre. El deslizador llega hasta 7 m, para naves, garajes con las instalaciones colgadas o salones de actos. Se mide desde lo más bajo de la planta, que incluye el canto del forjado.

Con varios IFC cargados coge la misma planta de todos. Para volver al modelo entero, Salir de la planta en el mismo menú. Y si el modelo no trae plantas (IfcBuildingStorey), el botón se queda apagado y lo dice.

Trabaja con varios modelos

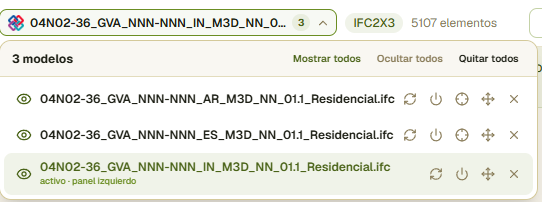

Carga varios IFC a la vez (arrastrando varios archivos). El botón Modelos (N) de la barra superior despliega la lista: el ojo muestra/oculta cada uno en 3D, el nombre lo activa (define qué árbol y propiedades ves), ↻ lo actualiza y la ✕ lo quita.

El botón ↻ Actualizar vuelve a leer el IFC cuando el modelo ha cambiado: eliges el archivo y sustituye a la versión cargada conservando todo lo que habías hecho encima (asignaciones, mediciones, criterios, conjuntos, certificación e incidencias). Si el archivo se llama de otra forma —una versión _v2—, el modelo mantiene su nombre para no perder ese trabajo, y se te avisa. Arriba: Mostrar / Ocultar / Quitar todos.

Starter: hasta 2 modelos a la vez y 100 MB por archivo (ilimitado en Pro).

Al volver, sigues donde lo dejaste

Y al cambiar de pestaña en el panel izquierdo, también. Si saltas de Criterios a Tipos y vuelves, el árbol sigue con lo que tenías desplegado y en el mismo punto de la lista: cada pestaña se queda como la dejaste mientras no cierres el modelo.

MKNO recuerda qué modelos tenías abiertos la última vez, y en Chrome y Edge también el archivo: al volver a entrar se abren solos, y como mucho el navegador te pedirá permiso una vez.

La otra vía —y la que te interesa si trabajáis en equipo— es conectar la carpeta del proyecto: la que tengas sincronizada con tu nube (Drive, OneDrive, Dropbox…). El botón Conectar la carpeta del proyecto está en la pantalla de bienvenida, debajo de Seleccionar archivo, y una vez conectada los IFC se releen de ahí al entrar. Por esa misma carpeta van las incidencias del equipo, así que se conecta una vez y sirve para las dos cosas. Solo en Chrome y Edge de escritorio: es la API de acceso a archivos del navegador.

Y si no hay ni carpeta ni permiso, verás la lista «La última vez tenías…» y con un clic señalas cada archivo: entra al instante, porque su geometría ya está preparada de la vez anterior.

Tu trabajo no depende de esto: asignaciones, criterios de medición, mediciones y certificación se guardan con el nombre de cada modelo, así que vuelven en cuanto vuelve el archivo. Tampoco hace falta volver a cargar el .mkn: su contenido ya está en el navegador y solo se recuerda su nombre.

¿Se guarda mi trabajo de un día para otro? Durante el mismo día, sí: puedes cerrar, recargar y seguir donde estabas. Pero en el plan Starter el trabajo no se conserva de un día para otro: al abrir al día siguiente arrancas en blanco. En Pro se guarda indefinidamente. Ojo: no se borra, se oculta, así que el día que te haces Pro recuperas todo lo que tenías. Y en cualquier momento, también en Starter, puedes guardar un archivo .mkn de tu proyecto para conservarlo y llevártelo a otro ordenador.

La primera vez que abres MKNO en un navegador te lo dice con un aviso arriba. Si ese aviso te sale cada vez que entras, esa es la señal: el navegador está vaciando el sitio al cerrarse.

Si al volver no recuerda nada —ni los modelos, ni el presupuesto, ni las asignaciones— y además te pide iniciar sesión otra vez, no es cosa de MKNO: es que tu navegador está borrando los datos del sitio al cerrarse. MKNO guarda tu trabajo en tu propio navegador, así que si se vacía al salir, cada vez empiezas de cero. En Chrome se mira en chrome://settings/content/siteData: desactiva «Borrar los datos de los sitios al cerrar las ventanas», o añade mknobim.com en «Permitir que los sitios guarden datos en el dispositivo». Ojo también con las extensiones de limpieza y con el modo incógnito, que no guarda nada por definición.

Si un archivo ha cambiado desde la última vez, se abre igual pero te avisa: al heredar las asignaciones del anterior, la medición podría salir distinta sin que hayas tocado nada.
