Detecta choques entre tus modelos y coordínalos

Abre Interferencias

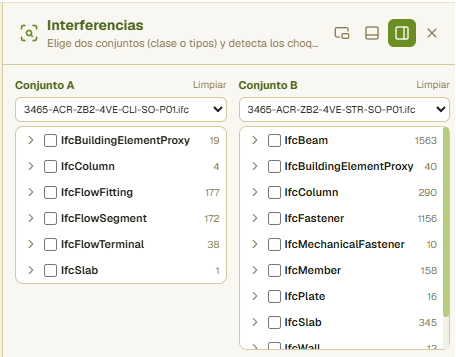

En el menú izquierdo pulsa Interferencias (solo escritorio). Se abre el panel de clash A vs B: dos columnas, cada una con el árbol Clase IFC → Tipo (con contadores) de todos los modelos cargados.

Ponlo donde te venga mejor. Los botones de la cabecera del panel lo dejan flotando o lo anclan a la izquierda, a la derecha o abajo. También puedes arrastrarlo: tira de la cabecera del panel anclado y se suelta en una ventana flotante que va con el ratón; lleva la barra de esa ventana a un borde y verás marcado en verde el hueco donde quedaría — suelta y se ancla ahí.

Sin plan Pro puedes probar la detección: se ven las 5 primeras interferencias de cada una. Con Pro las ves todas, y puedes guardar chequeos para re-comprobarlos (paso 5).

Elige qué comparar (A contra B)

¿Cuentan los elementos metidos dentro de otros? Debajo de los conjuntos está la casilla Contar también los elementos metidos dentro de otros, apagada de serie. Apagada, MKNO cuenta como Navisworks: solo los elementos cuyas superficies se cortan. Encendida, cuenta también un elemento metido entero dentro de otro, por ejemplo una tubería empotrada en un tabique, que no corta ninguna superficie. Se guarda con la prueba; si la cambias en una prueba ya guardada, pulsa ↻ para aplicarla.

Marca en la columna A un grupo de elementos (p. ej. IfcFlowSegment — instalaciones) y en la B otro (p. ej. IfcBeam — estructura). Puedes marcar clases o tipos concretos, incluso de modelos distintos (estructura vs instalaciones).

Y puedes afinar cada lado por una propiedad. Debajo de cada árbol hay una caja para filtrar por el valor de una propiedad: lo que quieres chocar casi nunca es todos los conductos, sino los de una planta, los de un sistema o los que llevan la marca de un industrial. Se escribe igual que en el buscador del modelo: PVC, marca=A-12, Base Level=Planta baja, espesor>0,2.

El filtro se cruza con lo que hayas marcado arriba (los conductos que además son de PVC). Si no marcas nada y solo escribes el filtro, vale para todo el modelo — que es la forma de decir «todo lo de la planta baja contra la estructura» sin ir marcando clases una a una.

Y no hace falta que te sepas los nombres. El botón + condición abre un formulario con las propiedades que tu archivo trae de verdad (con cuántos elementos las tienen), el operador —contiene, no contiene, es exactamente, tiene valor, mayor o menor que— y el valor, sugiriéndote los que existen. Ahí está la planta como una propiedad más (Ubic.Nivel), que es por lo que más se pregunta. Al aceptar, escribe la condición en la caja de arriba, donde la puedes seguir retocando a mano.

Un aviso que ahorra tiempo: elegir el valor de la lista evita el fallo más habitual, que es escribir Planta baja cuando el modelo pone P00 - PLANTA BAJA y quedarse sin resultados. Y no contiene incluye también a los elementos que no traen esa propiedad — igual que en los criterios de medición.

Si ya tienes conjuntos de selección guardados, úsalos. En cada columna hay un desplegable con los del modelo de ese lado (si ese modelo no tiene ninguno, el desplegable sale apagado diciéndolo; los conjuntos se guardan desde el panel Conjuntos o desde el buscador, con una selección hecha): lo que guardaste como «Fase 2» o «Lo del industrial» se comprueba tal cual, sin rehacerlo con clases. Se cruza con el árbol y con el filtro, como todo lo demás: cada cosa que eliges deja el conjunto más corto.

Y míralo antes de detectar. Al lado del recuento hay dos botones: el fantasma resalta ese conjunto en el 3D con su color —el mismo con el que saldrá luego en los resultados—, deja el resto del modelo translúcido y encuadra; el ojo devuelve el modelo entero. Merece la pena: un conjunto se define a ciegas —clases marcadas, un filtro escrito y un número—, y una detección contra el conjunto equivocado sale limpia y con resultados perfectamente creíbles.

Debajo de cada columna verás cuántos elementos tiene ese conjunto (27 de 314), y en naranja si se ha quedado a cero. Míralo antes de detectar: si el filtro no encuentra nada, el conjunto está vacío, y una detección con un lado vacío no da interferencias — que se parece mucho a «no hay ninguna».

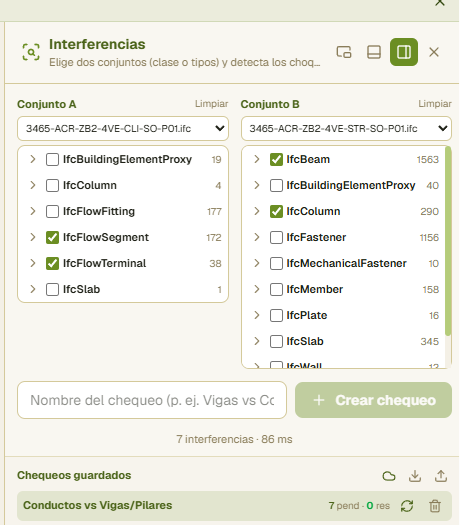

Pulsa Detectar interferencias. El motor descarta primero por cajas y luego calcula la intersección real malla-malla, con barra de progreso.

Revisa los choques en 3D

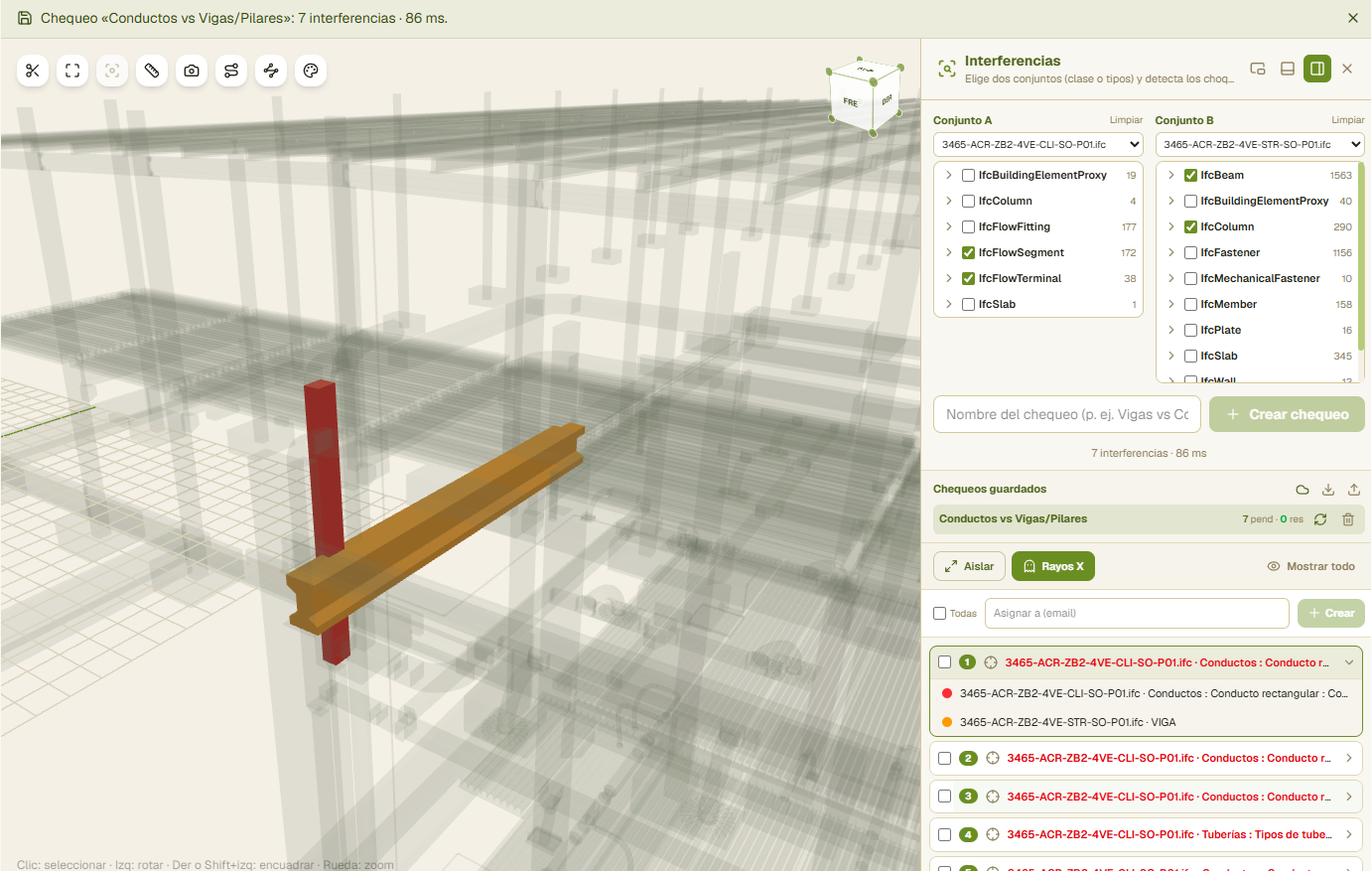

Aparece la lista de pares que se solapan, cada uno con su código. Sobre cada uno tienes acciones en el 3D: aislar, rayos X (todo translúcido y el choque resaltado) y seleccionar el elemento para ver sus propiedades.

Cada interferencia se llama T003_12. Al guardar un chequeo, MKNO le da un código de prueba —T001, T002…— y cada una de sus interferencias lleva ese código y su número dentro de la prueba, separados por un guion bajo. Ese nombre no cambia nunca: ni al ordenar la lista, ni al agruparla, ni al re-comprobar el mes que viene (las que siguen conservan el suyo y las nuevas siguen contando). Por eso se puede decir por teléfono, escribir en un acta o mandar por correo. Lo verás en el mismo sitio en la incidencia que crees desde el choque, en el informe que imprimas y en el IFC que exportes, donde quien lo abra en MKNO Explorer lee exactamente el mismo T003_12. Si estás solo probando la detección, sin guardarla como chequeo, no hay prueba a la que pertenecer: ahí verás el número de orden.

Conviértelos en incidencias

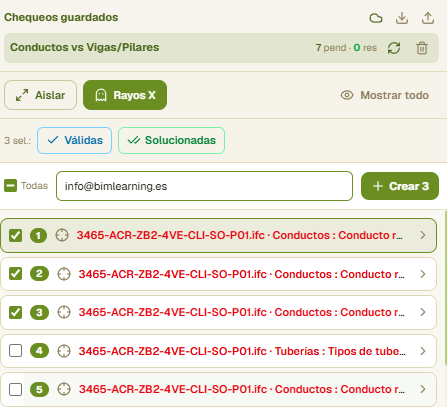

Desde los choques puedes crear incidencias en bloque: MKNO genera una incidencia por interferencia (con su vista en rayos X como foto) y te deja asignarlas de una vez a un responsable. Luego se gestionan y comparten como cualquier incidencia (ver la guía de Incidencias BCF).

Guarda el chequeo y re-comprueba (Pro)

Y puedes verlas todas a la vez. En la barra de arriba de la lista hay tres botones: el fantasma resalta todas las interferencias con el resto del modelo en translúcido, el de aislar deja en pantalla solo lo que choca, y el ojo devuelve el modelo entero. Es lo primero que conviene mirar: con ciento y pico choques, ir pulsando uno a uno para hacerte el mapa es media hora, y de golpe se ve en un segundo que se amontonan en dos sitios — que es lo que te dice por dónde empezar. Si has marcado algunas, los botones enseñan esas.

Agrupa por elemento cuando uno choque con varias cosas. El botón de las capas convierte la lista de pares en una fila por elemento: «este conducto, 8 interferencias». Las ocho se arreglan igual —moviendo el conducto—, así que revisarlas una a una son ocho vueltas a la misma conclusión. Desde la fila del grupo puedes aislarlo con sus ocho contrarios delante, que es la vista con la que se decide qué se mueve, o ponerlo en fantasma; y desplegándola ves con qué choca, uno por uno.

Ojo a una cosa que es así a propósito: una interferencia sale en dos grupos, el de cada uno de sus dos elementos. No está duplicada — son dos preguntas distintas («qué le pasa a este conducto» y «qué le pasa a esta viga») y las dos valen. El total de interferencias sigue siendo el de la lista sin agrupar.

Y el botón N.º ordena la lista por número de interferencias del elemento, de más a menos: arriba lo que más guerra da, que casi siempre es por donde hay que empezar. Agrupado, la lista va siempre así.

Y cuando ya has elegido los dos conjuntos, pliega la cabecera: la barra Conjuntos se cierra y deja todo el sitio a los chequeos guardados y a la lista de interferencias, que es lo que se mira una y otra vez. Plegada te sigue diciendo en una línea qué estás comprobando y cuántos elementos hay a cada lado. Se queda como la dejes.

Llévate el panel a otro monitor. Arriba, junto a los botones de anclar, hay uno que lo abre en una ventana aparte del navegador: esa sí se puede arrastrar a la otra pantalla, que es como se coordina de verdad — el modelo en una y la lista de choques en la otra. La «ventana flotante» de al lado no sale de la página. Si tu navegador bloquea las ventanas emergentes, el panel vuelve dentro y te lo dice: permíteselas a este sitio y ya está.

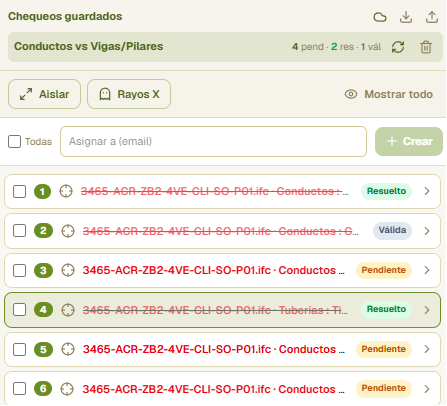

Guarda la comprobación con un nombre para re-ejecutarla cuando llegue una versión nueva del modelo. Los chequeos viajan en el archivo del proyecto (.mkn): al abrirlo en otro equipo están ahí, y se suman a los que ya tuvieras sin pisarlos —ni resucitar los que hubieras borrado—. Se guardan los de los modelos que lleve ese archivo. El filtro por propiedad y el conjunto guardado se guardan con cada chequeo, así que re-comprobar «los conductos de la planta baja» sigue comprobando eso y no todos los conductos; si el conjunto de selección que usaba ya no existe, MKNO te lo dice por su nombre en vez de comprobar de menos; los chequeos con filtro salen marcados en la lista, y pasando el ratón por su nombre te dice qué comprueba cada conjunto. Los criterios son estables (por clase y tipo, no por id interno), así que cada choque se reconcilia entre ejecuciones con su estado: pendiente, nuevo, resuelto (desaparece solo) o válida (aceptada, silenciada).

Repártelas por zonas. Dibuja tus zonas como volúmenes en un IFC aparte —espacios, masas o cualquier sólido: «Planta 1», «Núcleo», «Vivienda B»— y ábrelo en MKNO junto a los demás (conviene ocultarlo, para que no tape el modelo). Con la prueba guardada abierta, en IFC de zonas, encima de la lista, elige ese archivo: cada interferencia cae en la zona que contiene su punto de choque, y si dos zonas se solapan, en la más pequeña. Luego, en el desplegable de la barra, elige Por zonas para ver la lista separada por zona (plegable, como los grupos), o filtra por una zona. Las que no caen en ninguna salen en «Fuera de zonas».

Pon el código de cada una sobre el modelo. El botón Ver pines, en la barra de la lista, cuelga de cada interferencia una etiqueta con su código (T003_12) unida por un tallo a su punto de choque. El color te dice el estado; y si estás viendo las zonas, el de su zona. Pulsa una etiqueta y la lista se abre por esa interferencia: la despliega, cierra las demás, abre la zona o el grupo donde esté y se desplaza hasta ella. Salen las que estés viendo: las marcadas si has marcado alguna, y si no las de la lista con los filtros que tengas puestos — así que para ver las de una zona, filtra por ella. Como mucho se pintan 50 a la vez (más etiquetas juntas no se leen); si tu prueba tiene más, al lado del botón te dice cuántas quedan fuera. Se quitan pulsando otra vez, al cambiar de prueba o al cerrar el panel.

Y puedes VERLAS. Pulsa Ver las zonas, en esa misma franja: cada volumen se pinta de su color y transparente, con el edificio dentro, y el icono de cada zona en la lista pasa a ser su cuadro de color — así sabes cuál es cuál sin adivinar. Si tenías el IFC de zonas apagado, se enciende solo (y si dibujaste las zonas como espacios, que MKNO oculta de fábrica, este es el modo que las saca a la vista). Mientras están puestas puedes seguir aislando interferencias o poniéndolas en rayos X: las zonas no se quitan, que es justo cuando hacen falta. Vuelve a pulsar el botón para quitarlas; también se quitan al cambiar de prueba, porque cada prueba tiene su archivo de zonas.

Las zonas se calculan solas al crear y al volver a comprobar la prueba. Si cambias los volúmenes, pulsa Recalcular zonas. En una prueba creada antes de que existieran las zonas, algunas pueden salir «Sin situar»: vuelve a comprobar la prueba y se sitúan. La zona se guarda con la prueba y viaja en el IFC que exportas.

Las resueltas que vuelven a chocar se reabren solas al volver a comprobar la prueba (y su incidencia, si estaba resuelta, también). Las válidas no: las diste por buenas sabiendo que chocan. Y si al comprobar no sale ningún choque, el aviso lo dice: casi nunca es la obra, suele ser un modelo que se ha movido, así que mira el menú de modelos antes de dar nada por resuelto.

Si marcaste una por error, se reabre. Despliega la interferencia y pulsa Reabrir, o márcalas y usa Reabrir en la barra Acciones (se enciende si entre las marcadas hay alguna válida o solucionada). Vuelven a pendiente y la próxima comprobación las mira otra vez. Si al darlas por solucionadas se resolvió su incidencia, también se reabre; las incidencias cerradas no se tocan.

Repártelas en grupos y asígnalas. Con una prueba guardada abierta, marca las interferencias que quieras y, en la barra Acciones (está siempre a la vista, y se enciende al marcar alguna), elige Mover a grupo… —o + Nuevo grupo… para crear uno, por ejemplo «Planta baja» o «Para fontanería»— y escribe un email para Asignar. Para una sola, despliégala: debajo de sus dos elementos tienes lo mismo. Cada interferencia está en un solo grupo, y cada fila enseña su grupo y a quién está asignada. Al asignar se te prepara un correo de aviso; solo tienes que enviarlo.

Y filtra. En la barra Filtros, encima de la lista, tienes los desplegables de grupo y asignado, con cuántas hay en cada uno — también «Sin grupo» y «Sin asignar», que es lo que queda por repartir. Todo esto se guarda con la prueba: sigue ahí al volver a comprobarla, va en el .mkn, lo ve el equipo al sincronizar y viaja en el IFC que exportas, así que quien lo abra en MKNO Explorer ve cada interferencia bajo su grupo y a quién le toca.

La lista sale separada por tus grupos. En cuanto creas uno, cada grupo es una sección que se pliega y despliega pulsando su nombre, con cuántas tiene, una casilla para marcarlas todas y los botones de fantasma y aislar para ver el grupo entero en el 3D. Para renombrar un grupo, pulsa el lápiz de su cabecera o haz doble clic en el nombre; la papelera lo borra, y sus interferencias no se borran: pasan a «Sin grupo». MKNO recuerda qué grupos tenías plegados. Si prefieres la lista seguida, apaga el botón de la carpeta en la barra de arriba.

Y el IFC que exportas también lo lleva. Cada choque del IFC guarda los dos ElementId, así que quien lo abra en MKNO Explorer los ve aunque no tenga abierto el archivo del otro lado — que es lo normal: se abre la estructura y no las instalaciones.

El informe lleva el ElementId de Revit. En la ficha de cada interferencia, junto al GlobalId de los dos elementos, va el ElementId con el que se buscan en Revit — que es lo que necesita quien va a mover el tubo. Sale de los archivos exportados por Revit; en los que vengan de otro programa, esa columna no aparece.

Los chequeos guardados se sincronizan con tu equipo por la carpeta del proyecto (como las incidencias), y puedes exportarlos/importarlos en JSON.

¿Las tienes en Navisworks? Míralas en MKNO Explorer (gratis, sin cuenta)

En Navisworks, Clash Detective → Informe, formato HTML (tabular). Abre MKNO Explorer, abre los IFC de la prueba con Abrir un IFC (puedes elegir varios de golpe) y el informe con Interferencias de Navisworks. Da igual el orden, y también puedes elegirlo todo junto desde el primer botón. Sale la pestaña Interferencias: cada prueba con sus choques, su estado —con los colores de Navisworks—, la distancia y la rejilla. Cada choque tiene dos botones: aislar (solo esos dos elementos) y rayos X (ellos de color y el resto translúcido); el primer elemento sale en rojo y el segundo en naranja, y pulsando otra vez se vuelve al modelo entero. Los mismos dos botones en la cabecera de la prueba enseñan todos sus choques a la vez. Pinchando la fila se despliega su ficha —los dos elementos con su GlobalId y su ElementId de Revit, la distancia, la rejilla y el punto— y pinchando otra vez se recoge; las flechas de la ficha te llevan al anterior y al siguiente.

Te dice qué archivos pide el informe. El nombre de la prueba engaña: «Muros vs Tuberías» puede tener muros de estructura y de arquitectura. Arriba de la lista sale cada archivo con su estado —abierto, o «sin abrir · 20 choques lo necesitan»—; ábrelo con Añadir IFC y esos choques se completan solos. Los elementos se buscan por GlobalId, así que da igual cómo se llame tu archivo.

Y las de MKNO, también. Al exportar el IFC con la medición marca Incluir las interferencias y elige los chequeos. Cada archivo se lleva los suyos; quien los abra en el Explorer ve la pestaña Interferencias sin cargar nada más, igual que con un informe de Navisworks.

El ElementId de Revit no viene en el informe: MKNO lo lee del IFC (Revit lo guarda en el atributo Tag), así que sale si el IFC lo exportó Revit. Con él, en Revit, Gestionar → Consulta → Seleccionar por ID. Es de solo lectura: los estados se cambian en Navisworks. Hace falta que Navisworks trabajara con los IFC: si el informe salió de modelos de Revit o NWC, su «ID de elemento» es el de Revit y no existe en un IFC (el Explorer te lo avisa). Algún elemento puede estar en el archivo y no dibujarse —suelen ser conectores de tubería que exporta Revit—: el Explorer lo dice y enseña el otro.
